產品介紹

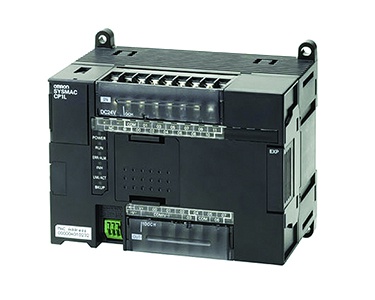

歐姆龍PLC 是一種專門為在工業環境下應用而設計的數字運算操作的電子裝置。它采用可以編制程序的存儲器，用來在其內部存儲執行邏輯運算、順序運算、計時、計數和算術運算等操作的指令，并能通過數字式或模擬式的輸入和輸出，控制各種類型的機械或生產過程。PLC已經廣泛應用于鋼鐵、石油、化工、電力、建材、機械制造、汽車、輕紡、交通運輸、環保及文化娛樂等各個行業，它具有高可靠性、抗干擾能力強、功能強大、靈活，易學易用、體積小，重量輕，價格便宜的特點。
產品參數
| 類型 | AC電源型 | DC電源型 | |
| 項目 | 型號 | CP1L-□□□-A | CP1L-□□□-D |
| 電源電壓 | AC100～240V 50/60Hz | DC24V | |
| 容許 電源電壓 | AC85～264V | DC20.4～26.4V | |
| 消耗功率 |
50VA以下(CP1L-M60/M40/M30□□-A) 30VA以下(CP1L-L20/L14/L10□□-A) |
20W以下 (CP1L-EM40/EM30/M60/M40/M30□□-D) 13W以下(CP1L-EL20/L20/L14/L10□□-D) |
|
| 沖擊電流 * |
AC100～120V輸入時20A以下(常溫下冷啟動) 8ms以下 AC200～240V輸入時 40A以下(常溫下冷啟動) 8ms以下 |
30A以下(常溫下冷啟動) 20ms以下 | |
|
外部 供給電源 |
DC 24V 300mA (CP1L-M60/M40/M30□□-A) DC 24V 200mA (CP1L-L20/L14/L10□□-A) |
無 | |
| 絕緣電阻 |
所有AC外部端子和GR端子間 20MΩ以上(DC500V絕緣電阻計) |
DC一次電源和DC二次電源之間為非絕緣。 | |
| 耐壓 |
所有AC外部端子和GR端子間 AC 2,300V 50/60Hz 1分鐘 漏電流5mA以下 |
DC一次電源和DC二次電源之間為非絕緣。 | |
| 抗干擾性能 | 符合IEC 61000-4-4標準 2kV(電源線) | ||
| 耐振動 |
CP1L-L/M ：符合JIS C60068-2-6標準 10～57Hz 振幅0.075mm 57～150Hz 加速度9.8m/s2 X、 Y、 Z各方向80分鐘(掃描時間8分×掃描次數10次＝總計80分鐘) CP1L-EL/EM ：5～8.4Hz 振幅3.5mm 8.4～150Hz 加速度9.8m/s2 X、 Y、 Z各方向100分鐘(掃描時間10分×掃描次數10次＝總計100分鐘) |
||
| 耐沖擊 | 符合JIS C60068-2-27標準 147m/s2X、 Y、 Z方向各3次 | ||
| 使用 環境溫度 | 0~55 | ||
| 使用 環境濕度 | 10～90%RH(無凝露) | ||
| 大氣環境 | 無腐蝕性氣體 | ||
| 保存 環境溫度 | -20～+75℃(不包括電池) | ||
| 電源 保持時間 | 10ms以上 | 2ms以上 | |
·AC電源的浪涌電流限制回路中使用了熱敏元件(低溫時電流抑制特性)。
在環境溫度較高時、電源OFF時間較短的熱啟動時，由于熱敏元件無法充分冷卻，可能會出現沖擊電流值超出(最大約為上述值的2倍)上述值的情況。
選用外部回路的保險絲、斷路器時，請在參考熔斷、檢測特性等上述內容的基礎上選擇有一定余量的方案
·DC電源的沖擊電流限制回路使用了電容充電型的延遲回路。
電源OFF時間較短的熱啟動時，由于電容未放電，可能會出現沖擊電流值超出(最大約為上述值的2倍)上述值的情況。
性能規格
CP1L EM/EL型
| 類型 | CP1L-EM40 (40點) | CP1L-EM30 (30點) | CP1L-EL20 (20點) | ||
| 項目 | 型號 | CP1L-EM40D□-□ | CP1L-EM30D□-□ | CP1L-EL20D□-□ | |
| 控制方式 | 存儲程序方式 | ||||
| 輸入輸出控制方式 | 周期掃描方式和立即處理方式同時使用 | ||||
| 編程語言 | 梯形圖方式 | ||||
| 功能塊 |
功能塊定義最大數128、實例最大數256 定義內可使用的語言:梯形圖、結構化文本(ST) |
||||
| 指令語長度 | 每個指令 1～7步 | ||||
| 指令種類 | 約500種(FUN No.為3位) | ||||
| 指令執行時間 | 基本指令 ：0.55μs～ 應用指令 ：4.1μs～ | ||||
| 通用處理時間 | 0.4ms | ||||
| 程序容量 | 10K步 | 5K步 | |||
| FB程序區 | 10K步 | ||||
| 任務數 | 288個(周期執行任務32個、中斷任務256個) | ||||
| 定時中斷任務 | 1個(中斷任務No.2固定) | ||||
| 輸入中斷任務 | 6個(中斷任務No.140～145固定) | ||||
| (其他通過高速計數器中斷可以指定并執行中斷任務) | |||||
| 子程序編號 | 最大值256個 | ||||
| 跳躍編號 | 最大值256個 | ||||
|
通道I/O 區域 |
輸入繼電器 | 1,600點(0～99CH) | |||
| 內置輸入繼電器 |
24點 0.00～0.11、 1.00～1.11 |
18點 0.00～0.11、 1.00～1.05 |
12點 0.00～0.11 | ||
| 輸出繼電器 | 1,600點(100～199CH) | ||||
| 內置輸出繼電器 | 16點 100.00～100.07、101.00～101.07 | 12點 100.00～100.07、101.00～101.03 | 8點 100.00～100.07 | ||
| 1:1鏈接繼電器區域 | 256點(16CH) 3000.00～3015.15(3000～3015CH) | ||||
| 串行PLC鏈接繼電器 | 1,440點(90CH) 3100.00～3189.15(3100～3189CH) | ||||
| 內部輔助繼電器 |
4,800點(300CH): 1200.00~1499.15 1200~1499 6,400點(400CH): 1500.00~1899.15 1500~1899 15,360點(960CH): 2000.00~2959.15 2000~2959 9,600點(600CH): 3200.00~3799.15 3200~3799 37,504點(2,344CH): 3800.00~6143.15 3800~6143 |
||||
| 暫存繼電器 | 16點 TR0～TR15 | ||||
| 保持繼電器 | 8,192點(512CH) H0.00～H511.15(H0～H511) | ||||
| 特殊輔助繼電器 |
讀取專用(不可寫入) 7,168點(448CH) A0.00～A447.15(A0～A447CH) 讀取/寫入均可 8,192點(512CH) A448.00～A959.15(A448～A959CH) |
||||
| 定時器 | 4,096點 T0～T4095 | ||||
| 計數器 | 4,096點 C0～C4095 | ||||
| 數據內存 | 32K字 D0～D32767 | 10K字 D0～D9999、 D32000～D32767 | |||
| 數據寄存器 | 16點(16位) DR0～DR15 | ||||
| 變址寄存器 | 16點(32位) IR0～IR15 | ||||
| 任務標志 | 32點 TK0000～TK0031 | ||||
| 跟蹤內存 | 4,000字(跟蹤對象數據最大(31觸點、 6CH)時采樣樣本數為500) | ||||
| 存儲盒 | 可以安裝專用存儲盒(CP1W-ME05M)* | ||||
| 時鐘功能 |
有 精度 ：月差-4.5分～-0.5分(環境溫度55℃)、 -2.0分～+2.0分(環境溫度25℃)、 -2.5分～+1.5分(環境溫度0℃) |
||||
| 通信功能 | 內置Ethernet (工具連接、信息通信、Socket服務) | ||||
| 最多可以安裝2塊串行通信選項板 |
串行通信選項板 最多可以安裝1塊 |
||||
| 內存?zhèn)浞?/span> |
閃存 ：可以將用戶程序、參數(PC系統設定等)、注釋信息、 數據內存整區保存至閃存(數據內存初始值) 電池備份 ：保持繼電器、數據內存、計數器(標志、當前值) |
||||
| 電池壽命 | 實際值為25℃條件下5年(請使用制造后2年以內的電池進行更換。) | ||||
| 內置輸入輸出點數 |
40點 (輸入24點、輸出16點) |
30點 (輸入18點、輸出12點) |
20點 (輸入12點、輸出8點) |
||
| 擴展I/O可連接數量 | CP系列 擴展(I/O)單元 ：3臺 | CP系列 擴展(I/O)單元 ：1臺 | |||
| 最大輸入輸出點數 | 160點(＝內置40點+擴展40點×3臺) | 150點(＝內置30點+擴展40點×3臺) | 60點(＝內置20點+擴展40點×1臺) | ||
| 輸入中斷 | 6點(響應時間 ：0.3ms) | ||||
|
輸入中斷 計數器模式 |
6點(響應頻率總計5kHz以下)數值范圍 ：16位 加法計數器或減法計數器 | ||||
| 脈沖捕捉輸入 | 6點(最小脈沖輸入 ：50μs以上) | ||||
| 定時中斷 | 1點 | ||||
| 高速計數器 |
4點/2軸(DC24V輸入) 相位差(4倍頻)50kHz 單相(脈沖+方向、加減法、加法)100kHz 數值范圍 ：32位 線性模式/循環模式 中斷 ：目標值一致比較/范圍比較 |
||||
|
脈沖輸出 (僅晶體管 輸出型) |
脈沖輸出 |
梯形/S形加減速(占空比50%固定) 2點 1Hz～100kHz(CCW/CW或脈沖+方向) |
|||
| PWM輸出 |
占空比0.0～100.0%可變(以0.1%或1%單位指定) 2點 0.1～6553.5Hz或1～32,800Hz(精度 +1%/-0% ：0.1～10,000Hz +5%/-0% ：10,000～32,800Hz) |
||||
| 模擬輸入 | 2點(分辨率 ：1/1000 輸入范圍0-10V) 非絕緣 | ||||
CP1L M/L型
| 類型 | CP1L-M60點型 | CP1L-M40點型 | CP1L-M30點型 | CP1L-L20點型 | CP1L-L14點型 | CP1L-L10點型 | ||
| 項目 | 型號 | CP1L-M60□□-□ | CP1L-M40□□-□ | CP1L-M30□□-□ | CP1L-L20□□-□ | CP1L-L14□□-□ | CP1L-L10□□-□ | |
| 控制方式 | 存儲程序方式 | |||||||
| 輸入輸出控制方式 | 周期掃描方式和立即處理方式同時使用 | |||||||
| 編程語言 | 梯形圖方式 | |||||||
| 功能塊 |
功能塊定義最大數128、 實例最大數256 功能塊定義內可使用的語言 ：梯形圖、 結構化文本(ST) |
|||||||
| 指令語長度 | 每個指令 1～7步 | |||||||
| 指令種類 | 約500種(FUN No.為3位) | |||||||
| 指令執行時間 | 基本指令 ：0.55μs～ 應用指令 ：4.1μs～ | |||||||
| 通用處理時間 | 0.4ms | |||||||
| 程序容量 | 10K步 | 5K步 | ||||||
| 任務數 | 288個(周期執行任務32個、 中斷任務256個) | |||||||
| 定時中斷任務 | 1個(中斷任務No.2固定) | |||||||
| 輸入中斷任務 | 6個(中斷任務No.140～145固定) |
4個 (中斷任務 No.140～143固定) |
2個 (中斷任務 No.140～141固定) |
|||||
| (其他通過高速計數器中斷可以指定并執行中斷任務) | ||||||||
| 子程序編號最大值 | 256個 | |||||||
| 跳躍編號最大值 | 256個 | |||||||
| I/O區 | 輸入繼電器 | 1,600點(0～99CH) | ||||||
|
內置輸入 繼電器 |
36點 0.00～0.11、 1.00～1.11、 2.00～2.11 |
24點 0.00～0.11、 1.00～1.11 |
18點 0.00～0.11、 1.00～1.05 |
12點 0.00～0.11 | 8點 0.00～0.07 | 6點 0.00～0.05 | ||
| 輸出繼電器 | 1,600點(100～199CH) | |||||||
|
內置輸出 繼電器 |
246點 100.00～100.07、 101.00～101.07、 102.00～102.07 |
16點 100.00～100.07、 101.00～101.07 |
12點 100.00～100.07、 101.00～101.03 |
8點 100.00～100.07 | 6點 100.00～100.05 | 4點 100.00～100.03 | ||
| 1:1鏈接繼電器區域 | 256點(16CH) 3000.00～3015.15(3000～3015CH) | |||||||
| 串行PLC鏈接繼電器 | 1,440點(90CH) 3100.00～3189.15(3100～3189CH) | |||||||
| 內部輔助繼電器 | 8,192點(512CH) W0.00～W511.15和通道I/O 37,504點(2344CH) 3800.00～6143.15(3800～6143CH)等 | |||||||
| 暫存繼電器 | 16點 TR0～TR15 | |||||||
| 保持繼電器 | 8,192點(512CH) H0.00～H511.15(H0～H511) | |||||||
| 特殊輔助繼電器 |
讀取專用(不可寫入) 7,168點(448CH) A0.00～A447.15(A0～A447CH) 讀取/寫入均可 8,192點(512CH) A448.00～A959.15(A448～A959CH) |
|||||||
| 定時器 | 4,096點 T0～T4095 | |||||||
| 計數器 | 4,096點 C0～C4095 | |||||||
| 數據內存 | 32K字 D0～D32767 | 10K字 D0～D9999、 D32000～D32767 | ||||||
| 數據寄存器 | 16點(16位) DR0～DR15 | |||||||
| 變址寄存器 | 16點(32位) IR0～IR15 | |||||||
| 任務標志 | 32點 TK0000～TK0031 | |||||||
| 跟蹤內存 | 4,000字(跟蹤對象數據最大(31觸點、 6CH)時采樣樣本數為500) | |||||||
| 存儲盒 | 可以安裝專用存儲盒(CP1W-ME05M) ※用于程序數據的備份/自啟動 | |||||||
| 時鐘功能 | 有 精度 ：月差-4.5分～-0.5分(環境溫度55℃)、 -2.0分～+2.0分(環境溫度25℃)、 -2.5分～+1.5分(環境溫度0℃) | |||||||
| 通信功能 | 內置外設端口(USB1.1)×1 ：僅限連接支持軟件 | |||||||
| 最多可以安裝2塊串行通信選項板 |
最多可以安裝 1塊串行通信選項板 |
不可 | ||||||
|
最多可以安裝2塊Ethernet通信選項板 使用Ver.1.0時最多可以安裝1塊) |
最多可以安裝1塊 Ethernet通信選項板 |
不可 | ||||||
| 內存?zhèn)浞?/span> |
閃存 ：可以將用戶程序、參數(PC系統設定等)、 注釋信息、 數據內存整區保存至閃存(數據內存初始值) 電池備份 ：保持繼電器、數據內存、計數器(標志、當前值) |
|||||||
| 電池壽命 | 實際值為25℃條件下5年(請使用 制造后2年以內的電池進行更換。) | |||||||
| 內置輸入輸出點數 |
60點 (輸入36點、 輸出24點) |
40點 (輸入24點、 輸出16點) |
30點 (輸入18點、 輸出12點) |
20點 (輸入12點、 輸出8點) |
14點 (輸入8點、 輸出6點) |
10點 (輸入6點、 輸出4點) |
||
| 擴展I/O可連接數量 | CP系列 擴展(I/O)單元 ：3臺 | CP系列 擴展(I/O)單元 ：1臺 | 不可 | |||||
| 最大輸入輸出點數 |
180點 (＝內置60點+ 擴展40點×3臺) |
160點 (＝內置40點+ 擴展40點×3臺) |
150點 (＝內置30點+ 擴展40點×3臺) |
60點 (＝內置20點+ 擴展40點×1臺) |
54點 (＝內置14點+ 擴展40點×1臺) |
10點 (＝內置10點) |
||
| 輸入中斷 | 6點(響應時間 ：0.3ms) |
4點 (響應時間 ： 0.3ms) |
2點 (響應時間 ： 0.3ms) |
|||||
| 輸入中斷計數器模式 |
6點(響應頻率總計5kHz以下) 數值范圍 ：16位 加法計數器或減法計數器 |
4點 (響應頻率總計 5kHz以下) 數值范圍 ：16位 加法計數器或 減法計數器 |
2點 (響應頻率總計 5kHz以下) 數值范圍 ：16位 加法計數器或 減法計數器 |
|||||
| 脈沖捕捉輸入 | 6點(最小脈沖輸入 ：50μs以上) |
4點(最小脈沖輸入 ： 50μs以上) |
2點(最小脈沖輸入 ： 50μs以上) |
|||||
| 定時中斷 | 1點 | |||||||
| 高速計數器 |
4點/2軸(DC24V輸入) 相位差(4倍頻) 50kHz 單相(脈沖 + 方向、 加減法 、 加法) 100kHz 數值范圍 ：32位 線性模式/循環模式 中斷 ：目標值一致比較/范圍比較 |
|||||||
|
脈沖輸出 (僅晶體管 輸出型) |
脈沖輸出 |
梯形/S形加減速(占空比50%固定) 2點 1Hz～100kHz(CCW/CW或脈沖 + 方向) |
||||||
| PWM輸出 |
占空比0.0～100.0%可變(以0.1%或1%單位指定) 2點 0.1～6553.5Hz或1～32,800Hz(精度 +1%/-0% ：0.1～10,000Hz +5%/-0% ：10,000～32,800Hz) |
|||||||
| 模擬旋鈕 | 1點(設定范圍 ：0~255 | |||||||
| 外部模擬設定輸入 | 1點(分辨率 ：1/256 輸入范圍 ：0～10V) 非絕緣 | |||||||
CPU單元
配備Ethernet端口型
| 產品名稱 | 規格 | 型號 | 海外規格 | ||||
| CPU類型 | 電源 | 輸出形式 | 輸入 | 輸出 | |||
|
CP1L-EM 40點型 |
內存容量 ：10K步 高速計數器 ：100kHz 4軸 脈沖輸出 ：100kHz 2軸 (僅限晶體管型) |
DC電源 | 繼電器 | 24點 | 16點 | CP1L-EM40DR-D | UC1、N、L、CE |
| 晶體管 (漏型) | CP1L-EM40DT-D | ||||||
| 晶體管 (源型) | CP1L-EM40DT1-D | ||||||
|
CP1L-EM 30點型 |
內存容量 ：10K步 高速計數器 ：100kHz 4軸 脈沖輸出 ：100kHz 2軸 (僅限晶體管型) |
DC電源 | 繼電器 | 18點 | 12點 | CP1L-EM30DR-D | UC1、N、L、CE |
| 晶體管 (漏型) | CP1L-EM30DT-D | ||||||
| 晶體管 (源型) | CP1L-EM30DT1-D | ||||||
|
CP1L-EL 20點型 |
內存容量 ：5K步 高速計數器 ：100kHz 4軸 脈沖輸出 ：100kHz 2軸 (僅限晶體管型) |
DC電源 | 繼電器 | 12點 | 8點 | CP1L-EL20DR-D | UC1、N、L、CE |
| 晶體管 (漏型) | CP1L-EL20DT-D | ||||||
| 晶體管 (源型) | CP1L-EL20DT1-D | ||||||
配備USB端口型
| 產品名稱 | 規格 | 型號 | 海外規格 | ||||
| CPU類型 | 電源 | 輸出形式 | 輸入 | 輸出 | |||
|
CP1L-M 60點型 |
內存容量 ：10K步 高速計數器 ：100kHz 4軸 脈沖輸出 ：100kHz 2軸 (僅限晶體管型) |
AC電源 | 繼電器 | 36點 | 24點 | CP1L-M60DR-A |
UC1、 N、 L、 CE、 KC |
| 晶體管 (漏型) | CP1L-M60DT-A | ||||||
| DC電源 | 繼電器 | CP1L-M60DR-D | |||||
| 晶體管 (漏型) | CP1L-M60DT-D | ||||||
| 晶體管(源型) | CP1L-M60DT1-D | ||||||
|
CP1L-M 40點型 |
內存容量 ：10K步 高速計數器 ：100kHz 4軸 脈沖輸出 ：100kHz 2軸 (僅限晶體管型) |
AC電源 | 繼電器 | 24點 | 16點 | CP1L-M40DR-A |
UC1、 N、 L、 CE、 KC |
| 晶體管 (漏型) | CP1L-M40DT-A | ||||||
| DC電源 | 繼電器 | CP1L-M40DR-D | |||||
| 晶體管(漏型) | CP1L-M40DT-D | ||||||
| 晶體管 (源型) | CP1L-M40DT1-D | ||||||
|
CP1L-M 30點型 |
內存容量 ：10K步 高速計數器 ：100kHz 4軸 脈沖輸出 ：100kHz 2軸 (僅限晶體管型) |
AC電源 | 繼電器 | 18點 | 12點 | CP1L-M30DR-A |
UC1、 N、 L、 CE、 KC |
| 晶體管 (漏型) | CP1L-M30DT-A | ||||||
| DC電源 | 繼電器 | CP1L-M30DR-D | |||||
| 晶體管 (漏型) | CP1L-M30DT-D | ||||||
| 晶體管 (源型) | CP1L-M30DT1-D | ||||||
|
CP1L-L 20點型 |
內存容量 ：5K步 高速計數器 ：100kHz 4軸 脈沖輸出 ：100kHz 2軸 (僅限晶體管型) |
AC電源 | 繼電器 | 12點 | 8點 | CP1L-L20DR-A |
UC1、 N、 L、 CE、 KC |
| 晶體管 (漏型) | CP1L-L20DT-A | ||||||
| DC電源 | 繼電器 | CP1L-L20DR-D | |||||
| 晶體管(漏型) | CP1L-L20DT-D | ||||||
| 晶體管 (源型) | CP1L-L20DT1-D | ||||||
|
CP1L-L 14點型 |
內存容量 ：5K步 高速計數器 ：100kHz 4軸 脈沖輸出 ：100kHz 2軸 (僅限晶體管型) |
AC電源 | 繼電器 | 8點 | 6點 | CP1L-L14DR-A |
UC1、 N、 L、 CE、 KC |
| 晶體管(漏型) | CP1L-L14DT-A | ||||||
| DC電源 | 繼電器 | CP1L-L14DR-D | |||||
| 晶體管 (漏型) | CP1L-L14DT-D | ||||||
| 晶體管(源型) | CP1L-L14DT1-D | ||||||
|
CP1L-L 10點型 |
內存容量 ：5K步 高速計數器 ：100kHz 4軸 脈沖輸出 ：100kHz 2軸 (僅限晶體管型) |
AC電源 | 繼電器 | 6點 | 4點 | CP1L-L10DR-A |
UC1、 N、 L、 CE、 KC |
| 晶體管(漏型) | CP1L-L10DT-A | ||||||
| DC電源 | 繼電器 | CP1L-L10DR-D | |||||
| 晶體管(漏型) | CP1L-L10DT-D | ||||||
| 晶體管 (源型) | CP1L-L10DT1-D | ||||||
CPU單元選件
| 產品名稱 | 規格 | 型號 | 海外規格 |
| RS-232C 選項板 | 選項板插槽1、2兩者都可以安裝 *1 | CP1W-CIF01 | UC1、N、L、CE、KC |
| RS-422A/485選項板 | CP1W-CIF11 | ||
|
RS-422A/485 (絕緣型) 選項板 |
CP1W-CIF12 | ||
| Ethernet 選項板 | 選項板插槽1、2兩者都可以安裝 *1 *2 *4 | CP1W-CIF41 | |
| 模擬輸入選項板 |
選項板插槽1、2兩者都可以安裝。 *3 模擬輸入2點 0-10V(4000分辨率)、0-20mA(2000分辨率) |
CP1W-ADB21 | |
| 模擬輸出選項板 |
選項板插槽1、2兩者都可以安裝。 *3 模擬輸出2點 0-10V(4000分辨率) |
CP1W-DAB21V | |
| 模擬輸入輸出選項板 |
選項板插槽1、2兩者都可以安裝。 *3 模擬輸入2點 0-10V(4000分辨率)、0-20mA(2000分辨率) 模擬輸出2點 0-10V(4000分辨率) |
CP1W-MAB221 | |
| LCD選項板 |
僅選項板插槽1可以安裝 *1 4行×12字符 LCD顯示 |
CP1W-DAM01 | |
| 存儲盒 | 可進行程序的備份、 自啟動 | CP1W-ME05M | UC1、N、L、CE |
擴展模塊
| 產品名稱 | 輸入 | 輸出 | 輸入輸出規格 | 型號 | 海外標準 | |
| 輸入單元 | 8點 | - | DC24V輸入 | CP1W-8ED | U、C、N、L、CE、KC | |
| 輸出單元 | - | 8點 | 繼電器 | CP1W-8ER | ||
| 晶體管(漏型) | CP1W-8ET | |||||
| 晶體管(源型) | CP1W-8ET1 | |||||
| - | 16點 | 繼電器 | CP1W-16ER | N、L、CE、KC | ||
| 晶體管(漏型) | CP1W-16ET | |||||
| 晶體管(源型) | CP1W-16ET1 | |||||
| - | 32點 | 繼電器 | CP1W-32ER | N、L、CE、KC | ||
| 晶體管(漏型) | CP1W-32ET | |||||
| 晶體管(源型) | CP1W-32ET1 | |||||
| 輸入輸出單元 | 12點 | 8點 | 繼電器 | CP1W-20EDR1 | U、C、N、L、CE、KC | |
| 晶體管(漏型) | CP1W-20EDT | |||||
| 晶體管(源型) | CP1W-20EDT1 | |||||
| 24點 | 16點 | 繼電器 | CP1W-40EDR | N、L、CE、KC | ||
| 晶體管(漏型) | CP1W-40EDT | |||||
| 晶體管(源型) | CP1W-40EDT1 | |||||
|
模擬 輸入單元 |
4CH | - |
輸入范圍 ：0～5V/1～5V/0～10V/±10V/ 0～20mA/4～20mA |
分辨率 ：6,000 | CP1W-AD041 | UC1、N、L、CE、KC |
| 分辨率 ：12,000 | CP1W-AD042 | UC1、N、CE、KC | ||||
|
模擬 輸出單元 |
- | 2CH |
輸出范圍 ：1～5V/0～10V/±10V/0～20mA/ 4～20mA |
分辨率 ：6,000 | CP1W-DA021 | UC1、N、L、CE、KC |
| - | 4CH | 分辨率 ：6,000 | CP1W-DA041 | |||
| 分辨率 ：12,000 | CP1W-DA042 | UC1、N、CE、KC | ||||
|
模擬輸入輸出 單元 |
4CH | 4CH |
輸入范圍 ：0～5V/1～5V/0～10V/±10V/ 0～20mA/4～20mA 輸出范圍 ：1～5V/0～10V/±10V/0～20mA/ 4～20mA |
分辨率 ：12,000 | CP1W-MAD44 | UC1、N、CE、KC |
| 4CH | 2CH | 分辨率 ：12,000 | CP1W-MAD42 | |||
| 2CH | 1CH | 分辨率 ：6,000 | CP1W-MAD11 | UC1、N、L、CE、KC | ||
|
溫度傳感器 單元 |
2CH | - | 傳感器種類 ：熱電偶(J、K) | CP1W-TS001 | UC1、N、L、CE、KC | |
| 4CH | - | 傳感器種類 ：熱電偶(J、K) | CP1W-TS002 | |||
| 2CH | - | 傳感器種類 ：測溫電阻(Pt100、JPt100) | CP1W-TS101 | |||
| 4CH | - | 傳感器種類 ：測溫電阻體(Pt100、JPt100) | CP1W-TS102 | |||
| 4CH | - |
傳感器種類 ：熱電偶(J、K) 模擬輸入 2CH (與溫度傳感器輸入中的２點兼用) 輸入范圍 ：1-5V/0-10V/4-20mA |
分辨率 ：12,000 | CP1W-TS003 | UC1、N、CE、KC | |
| 12CH | - | 傳感器種類 ：熱電偶(J、K) | CP1W-TS004 | |||
| I/O鏈接單元 | 8點 | 8點 | CompoBus/S從站 | CP1W-SRT21 | UC1、N、L、CE、KC | |
I/O連接電纜
| 產品名稱 | 規格 | 型號 | 海外規格 |
| I/O連接電纜 | 80cm(CP1W/CPM1A擴展單元用) | CP1W-CN811 | UC1, N, L, CE |
選裝件、維護部件、DIN軌道安裝用配件
| 產品名稱 | 規格 | 型號 | 海外規格 | |
| 電池組 |
CPU單元維護用電池 (請使用制造后2年以內的電池進行更換) |
CJ1W-BAT01 | - | |
| DIN導軌 | 導軌長0.5m、 高7.3mm | PFP-50N | ||
| 導軌長1m、 高7.3mm | PFP-100N | |||
| 導軌長1m、 高16mm | PFP-100N2 | |||
| 端板 | 用以將單元固定在DIN導軌上的擋塊。 | PFP-M | ||
產業用交換式集線器
| 產品名稱 | 形狀 | 規格 | 附件 | 消耗電流(A) | 型號 | 海外規格 | ||
| 功能 | 端口數量 | 故障檢測功能 | ||||||
|
工業用 交換式集線器 |
優先度控制(QoS) : EtherNet/IP的 控制數據優先 故障檢測 ： 廣播風暴·LSI異常檢測 10/100BASE-TX、 Auto-Negotiation |
3 | × |
•電源 連接器 |
0.22 | W4S1-03B | UC、CE、KC | |
| 5 | × | 0.22 | W4S1-05B | |||||
| 5 | ○ |
• 電源 連接器 • 異常通知 連接器 |
0.22 | W4S1-05C | CE、KC | |||
產品特點
標配Ethernet通信功能的“CP1L-EM型”“CP1L-EL型”
脈沖輸出功能 標配2軸，在高精度的定位控制中發揮巨大威力
高速計數器功能 標配單相4軸，只需1臺即可輕松實現多軸控制
中斷輸入功能 最多配備6點，憑借指令的高速處理，有助于整個裝置的高速化
串行通信功能 最多支持2個端口，可根據選項板任意選擇RS-232C、RS-485
配備外設USB端口的“CP1L-M型”“CP1L-L型”
也可利用結構化文本(ST)語言簡單運行運算功能
可使用CP1W系列的單元，擴展性超群
可利用LCD顯示設定功能輕松維護和調試(利用選項板實現)
價格與承諾
歐姆龍plc編程軟件價格是根據用戶實際需求而決定的，同一型號的因的點數不一樣，價格差距較大。
如需了解具體的價格，請撥打熱線電話或聯系在線客服，在確定具體配置后，會為您提供精準的價格明細。
我們承諾：為您服務是我們的責任，您的滿意是我們的追求!
1、質量保證，符合有關質量法的要求;
2、時間保證，在指定的時間內按實完成;
3、售后服務，及時提供后續技術支持，幫助解決技術上的疑難疑惑和退換貨等;
此文關鍵字：歐姆龍PLC CP1L-M40DT-D
聲明：本內容來自容感電氣整理編輯，如本介紹有數據出入等錯誤問題，麻煩您及時聯系本站，我們會盡快處理。
標題：歐姆龍PLC CP1L-M40DT-D可編程邏輯控制器 地址：http://www.xsdwatch.cn/omronplc/103.html
標題：歐姆龍PLC CP1L-M40DT-D可編程邏輯控制器 地址：http://www.xsdwatch.cn/omronplc/103.html
- 聯系我們 陜西容感電氣有限公司
- 在線留言 陜西容感電氣有限公司
相關產品
-
-
-
-
相關新聞
-
-
-
-
-
-
-
-
熱門評論
來自【珠?！课鏖T子plc的客戶反饋
很不錯的網站建設公司，服務很到位，這里特別說下他們客服，網上要上線的時候發現我們域名之前忘記備案了，后面他們客服快速的幫忙處理好了，網站才可以按時上線，效率還是挺高的。
來自【石家莊】plc控制系統的客戶反饋我們的同行介紹說，我們還這個行業，本地區排名在第一頁的網站80%以上都是搜唄做的，于是我們就讓他們做了，果然排名上升很快，也很穩定!一年多了一直在首頁!
來自【蚌埠】組態軟件的客戶反饋我們的同行介紹說，我們還這個行業，本地區排名在第一頁的網站80%以上都是搜唄做的，于是我們就讓他們做了，果然排名上升很快，也很穩定!一年多了一直在首頁!
來自【榆林】歐姆龍plc的客戶反饋我們的同行介紹說，我們還這個行業，本地區排名在第一頁的網站80%以上都是搜唄做的，于是我們就讓他們做了，果然排名上升很快，也很穩定!一年多了一直在首頁!
來自【北京】歐姆龍plc的客戶反饋我們的同行介紹說，我們還這個行業，本地區排名在第一頁的網站80%以上都是搜唄做的，于是我們就讓他們做了，果然排名上升很快，也很穩定!一年多了一直在首頁!
